EVO20

Нов стандарт за потребителско изживяване при заваряване

„Новият стандарт за потребителско изживяване при заваряване“ се отнася до подобряване и иновации в потребителското изживяване при заваръчното оборудване и технологии. Това може да означава разработване на по-интуитивни, лесни за употреба заваръчни продукти с по-ясни интерфейси, усъвършенствани технологии за безопасност и производителност или подобрения в ергономичността и комфорта на оператора. По принцип този термин предполага промяна в начина, по който заваръчното оборудване и процеси са проектирани, за да осигурят по-добро и по-ефективно потребителско изживяване.

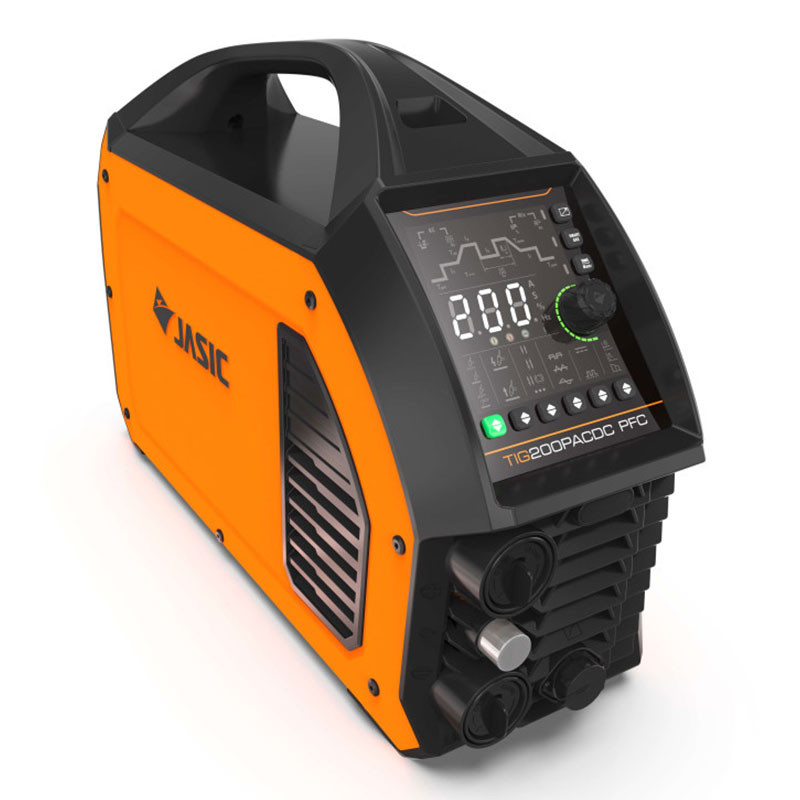

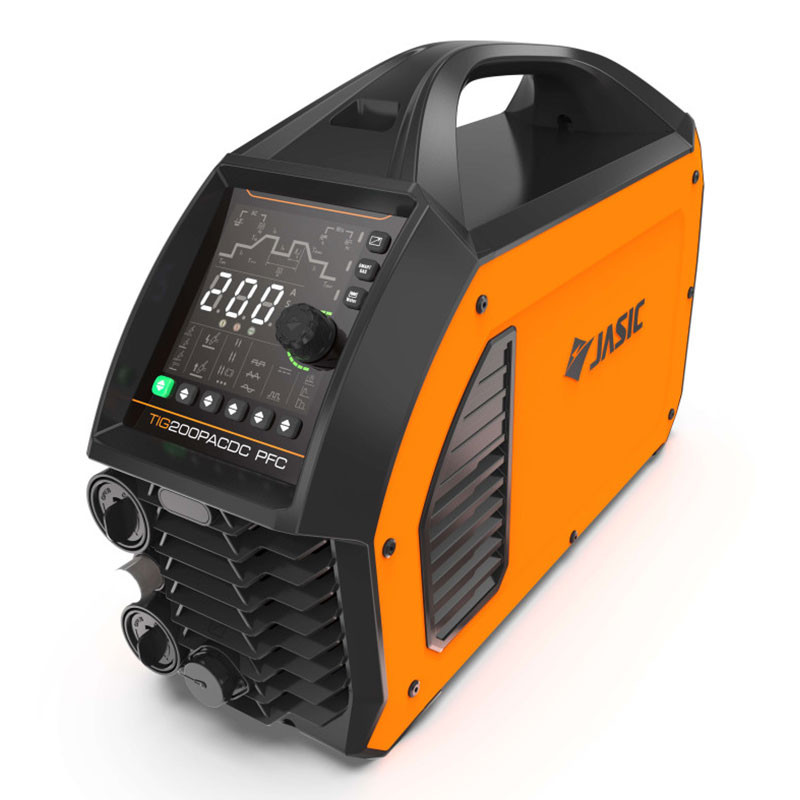

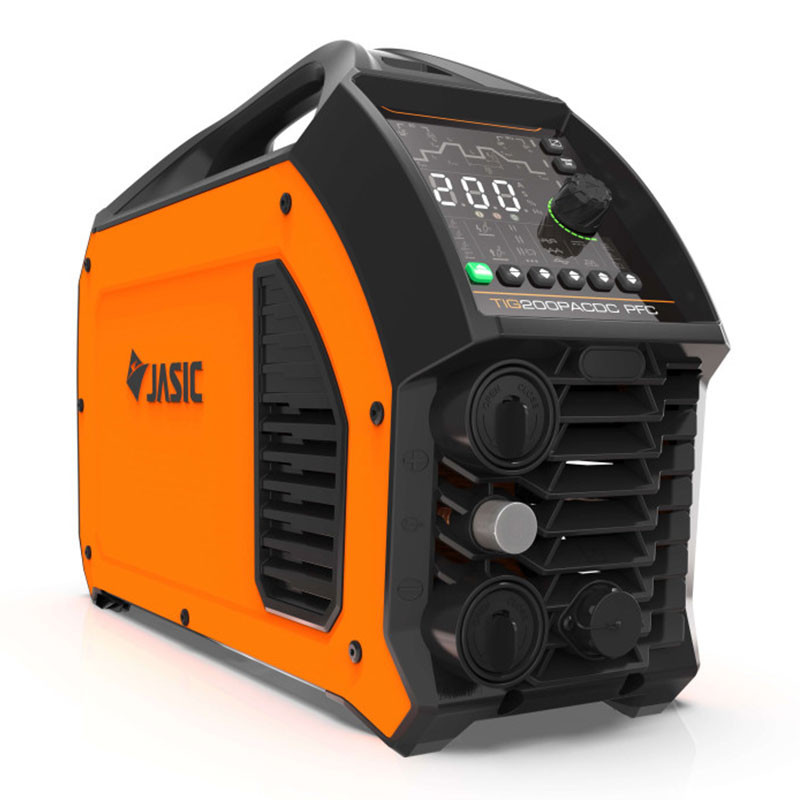

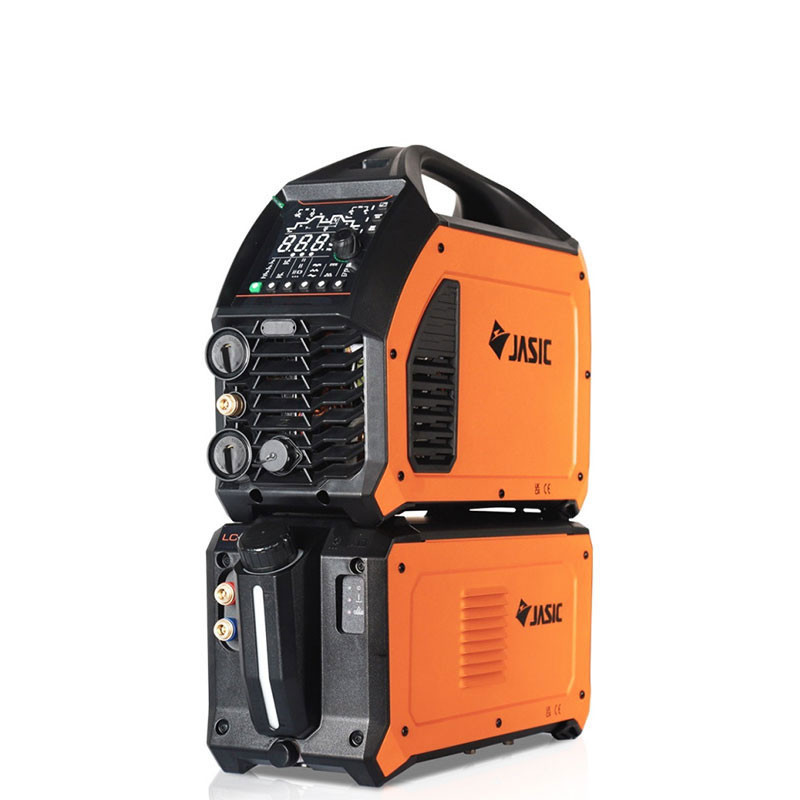

Характеристики на инверторния заваръчен апарат Jasic EVO20 TIG 200P AC/DC PFC LCD (E2S22)

• Солиден, здрав и индустриален външен вид с ергономичен дизайн

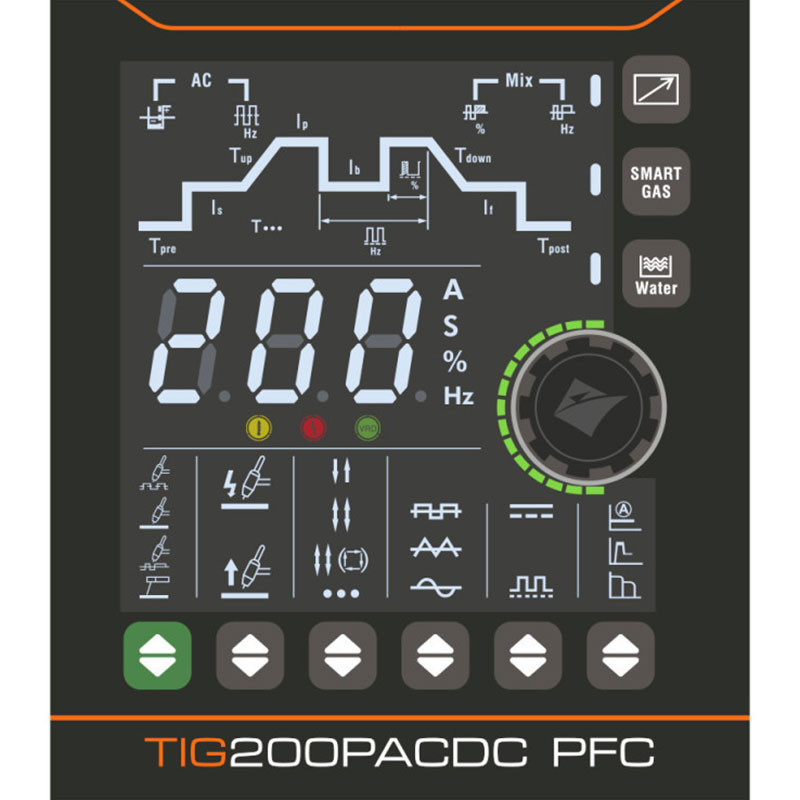

• LCD монитор

• Технология ClearVision

• PFC технология

• МОЖЕ ДА СЕ ИЗПОЛЗВА С ГЕНЕРАТОР

• Smart Lift TIG

• HF технология за стабилизиране (осигурява стабилно HF трептене, независимо от стабилността на входното напрежение)

• Функция за HF запалване на дъга (предотвратява повреда на волфрамовия електрод)

• Регулируема честота на импулсите 0,5 – 200 Hz.

• Режим 2T / 4T + опция за регулиране на времето за точково заваряване

• Опция за задаване на начален и краен ток

• Регулируем предварителен и последващ поток на газ

• Настройка на времето за увеличаване и намаляване на тока

• Възможност за избор на множество честотни форми на вълната (квадратна, триъгълна, синусоидална) в режими TIG AC и MIX TIG

• HOT START улеснява запалването на дъгата, намалява пръските

• ANTI-STICK и ARC FORCE осигуряват отлично изживяване по време на заваряване

• Функция VRD (намалява напрежението до безопасно ниво в режим MMA)

• Бързо нулиране до фабричните настройки

• ABAP: Активно балансиране на въздушния проход

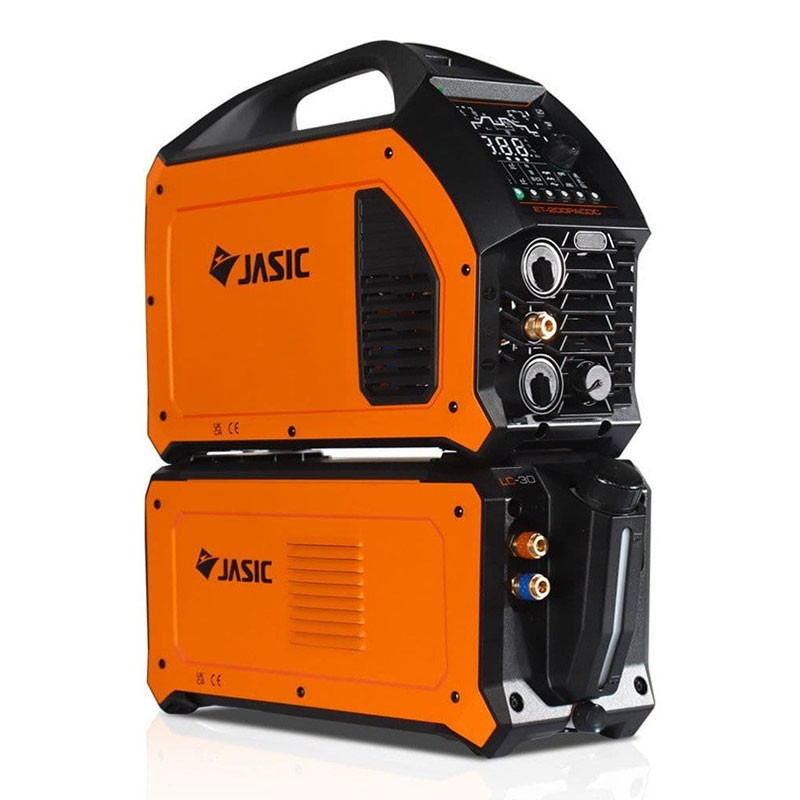

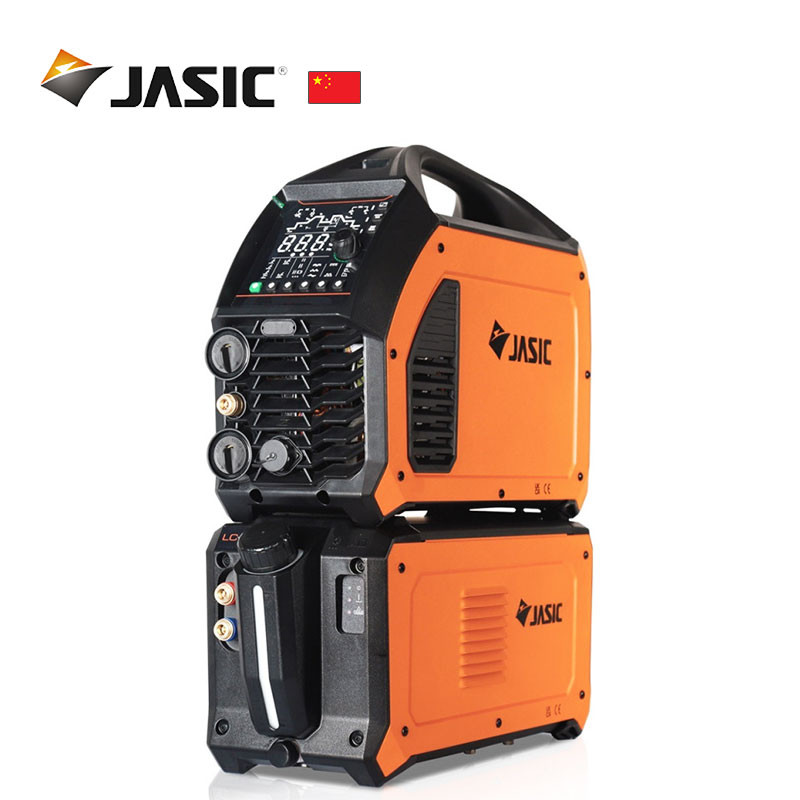

• Опция за свързване към водно охлаждащо устройство

• Защита на ключови електронни компоненти

• Защита от свръхток и прегряване

Функциите „HOT START“, „ANTI-stick“ и „ARC FORCE“ в режим на DC MMA заваряване осигуряват гладка и стабилна дъга, което позволява лесно заваряване.

Функция ARC FORCE - Контрол на мощността на дъгата:

С помощта на регулируема твърдост на дъгата, характеристиките на дъгата могат да се поддържат и коригират по време на заваряване. Устройството автоматично реагира на промените в разстоянието между електрода и детайла чрез увеличаване или намаляване на тока.

Това избягва прекомерното топене и залепване на електрода.

HOT START - Запалване на дъга с по-висок ток:

Функция, която помага за по-лесното запалване на заваръчната дъга. По време на запалване на дъгата токът е по-висок от зададения заваръчен ток.

Благодарение на IGBT захранващите модули, размерът и теглото на устройството са намалени, което прави заваръчния апарат преносим.

Комбинираният бутон, който може да се натисне за 3 секунди, може да активира и деактивира функциите VRD / ANTI-STICK.

PFC (Power Factor Correction) технология: Поради начина, по който работят захранванията, захранващата мрежа се натоварва периодично от източник на захранване, но когато е натоварена, тя използва много по-висок ток, отколкото бихме изчислили номинално.

Това означава, че захранващата мрежа е изложена на по-голямо натоварване във всяка секция, т.е.:

• предпазителите трябва да бъдат оразмерени по-големи поради по-високия ток (~2,5 пъти)

• по-голямо количество топлина се произвежда по входните линии, т.е. загубата се увеличава (~6 пъти)

При използване на PFC захранвания

• натоварването на мрежата става по-равномерно, проблемът с периодичното свръхтоково претоварване изчезва,

• загубите в мрежата се намаляват,

• такова захранване изравнява пиковете на входния ток към страната на превключване, което не се харесва на захранванията.

• Накратко, тази техника по същество намалява енергийното замърсяване, т.е. смущения в изходната мрежа и реактивна мощност.

Jasic EVO20 TIG 200P AC/DC PFC (E2S22) LCD инверторен режим на заваряване

• MMA – Заваряване с електрод в режим на ръчна настройка

• TIG DC заваряване – TIG DC с HF запалване на дъгата

• TIG DC Pulse – TIG DC импулсно заваряване с HF запалване на дъгата

• TIG DC – TIG DC заваряване с Lift Arc запалване на дъгата

• TIG AC заваряване – TIG DC с HF запалване на дъгата

• TIG AC Pulse – TIG DC импулсно заваряване с HF запалване на дъгата

• TIG AC заваряване – TIG DC с Lift Arc запалване на дъгата

• TIG MIX – TIG DC и AC заваряване

• TIG SPOT – TIG точково заваряване

Jasic EVO20 TIG 200P AC/DC PFC (E2S22)

Видове електроди, които могат да се заваряват:

В TIG режим

• SG2

• 308LSi

• 309LSi • 316LSi

•

AlSi5

• ALMg5

• Титан

• и др.

В MMA режим

• Рутил

• Базов

• Неръждаема стомана (неръждаема стомана, киселинноустойчива)

• Целулозна

• Чугунена

Номинално входно напрежение: 95 – 265V 50/60Hz

Номинална входна мощност: 4.7 kVA

Препоръчителен предпазител: 10 A

Максимален предпазител: 25 A

Диапазон на регулиран ток - MMA: 10 – 160 A

Диапазон на регулиран ток - TIG DC: 5 – 200 A

Диапазон на регулиран ток - TIG AC: 20 – 200 A

Горещ старт: 0 – 80 A

Работен цикъл 40℃ - 25%: 200 A

Работен цикъл 40℃ - 60%: 129 A

Работен цикъл 40℃ - 100%: 100 A

Напрежение на отворена верига: 65 V

Диапазон на регулиран ток: 20 – 200 A

Базов ток: 5 – 200 A

Пиков ток: 20 – 200 A

Време за точково заваряване: 0.1 – 10 сек.

Време за нарастване на тока: 0 – 10 сек.

Време за протичане на тока: 0 – 10 сек.

Време за предварително подаване на газ: 0 до 3 сек.

Време за последващо подаване на газ: 0 – 15 сек.

Изходна честота -AC: 20 – 250 Hz

Честота на импулсите - DC: 0.5 - 200 Hz

Честота на импулсите - DC: 0.5 - 200 Hz

Честота на импулсите - AC: 0.5 - 25 Hz

Коефициент на запълване на импулсите: 10 - 90%

Баланс на AC: 20 - 60%

КПД: 80%

Коефициент на мощност: 0.75 cosφ

Метод на запалване на дъгата: Lift TIG, HF

Управление: 2T, 4T, точково заваряване, педал, безжично дистанционно управление

Диаметър на заваряемия електрод: 1.6 мм, 2.0 мм, 2.5 мм, 3.2 мм
